進口卡裝式渦街流量計本體沒有法蘭，管道有法蘭，管道靠螺栓拉緊把流量計硬夾在里面所以叫卡裝。卡裝式渦街流量計主要用于工業管道介質流體的流量測量，如氣體、液體、蒸 汽等多種介質。其特點是壓力損失小，量程范圍大，精度高，在測量工況體積流量時 幾乎不受流體密度、壓力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性 高、維護量小。儀表參數能長期穩定。本儀表采用壓電應力式傳感器，可靠性高，可在 -25℃~+320℃的工作溫度范圍內工作。有模擬標準信號，也有數字脈沖信號輸出，容易與計算機等數字系統配套使用，是一種比較先進、理想的流量?jī)x表
進口卡裝式渦街流量計技術參數
測量介質
氣體、液體、蒸汽
執行標準
渦街流量傳感器（JB/T 9249-1999)
檢定規程
渦街流量計（JJG 1029-2007)
連接方式
卡裝式、法蘭式
公稱口徑
DN25~DN300
法蘭標準
常規標準
GB/T9113-2000
其他標準
國際管法蘭標準
如德標DIN、美標ANSI、日標JIS
國內管法蘭標準
如化工部標準、機械部標準
檢定條件
檢定裝置
音速噴嘴流量檢定裝置
精度等級
1.5級
量程比
1:10
流速范圍
液體：0.5～7m/s 氣體：5～50m/s
儀表材質
304不銹鋼，316不銹鋼
溫度范圍
-25℃～100℃、-25℃～+280℃、-25℃～+320℃
壓力等級
1.6MPa、2.5MPa、4.0MPa
輸出信號
脈沖頻率信號
兩線制4-20mA DC電流信號
485通訊
供電電源
24V DC
防爆等級
基本型：非防爆產品，防爆型：Exd ⅡBT4
防護等級
IP65
環境條件
環境溫度：-25℃～55℃ 相對濕度：5～90% 大氣壓力：86～106KPa

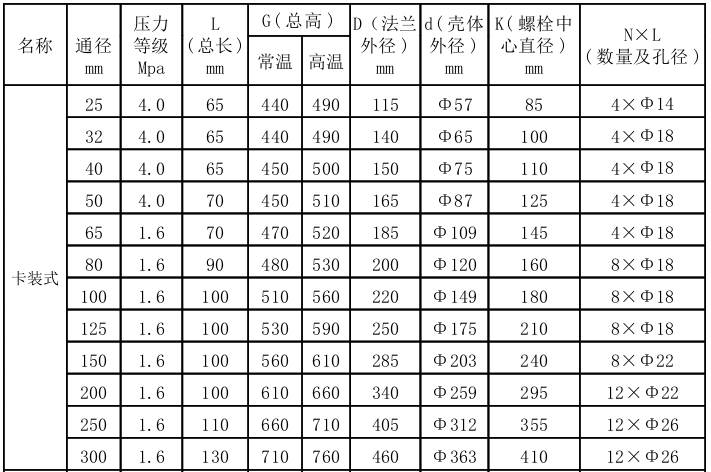

結構及尺寸

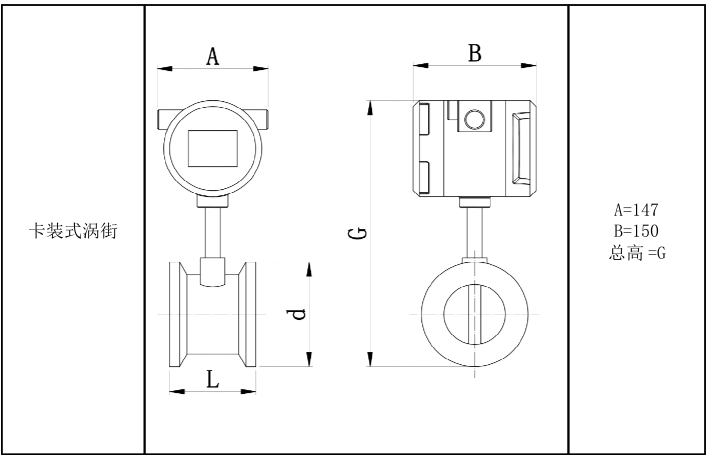

外形尺寸
