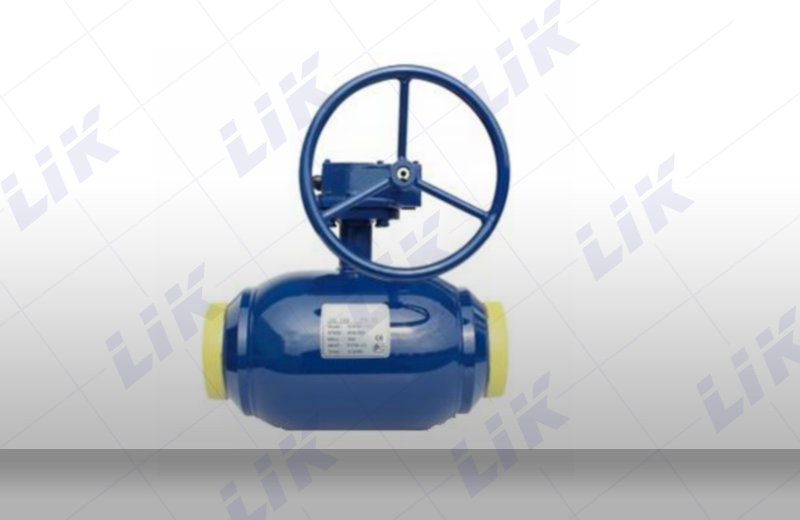

進口蝸輪全焊接球閥、的整體結構采用全焊接的工業結構，使閥門的內、外密封得到了極大的提高，閥門的重量得到了很大的降低(特別是DN300以下口徑)使閥門的安裝變得更為便捷，不僅降低了工程施工的成本，也節省了時間。全焊接球閥廣泛應用于城市燃?xì)獾牡叵鹿芫�，天然氣輸送管線，調壓站等領域。
進口蝸輪全焊接球閥的特點
1、閥體采用無縫鋼管壓制成型。
2、閥門的整體結構采用全焊接制造工藝，減少了外泄漏；閥門重量大大減輕，安裝更便捷。
3、采用彈性墊圈及碳纖維增強密封圈，可經手幾萬次往復運動無泄漏，保證閥門的使用壽命。
4、閥門的密封可以在-40℃-200℃的條件下連續使用而不會失效。
5、連接方式有對焊、法蘭、螺紋連接等形式，開啟采用手柄、蝸輪傳動、電動等方式。
6、長桿直埋焊接球閥可以深埋地下，不用設置閥門井，操作者只需在地上用手柄或蝸輪傳動機構操作即可，非常方便。
進口蝸輪全焊接球閥參數表
|
公稱通徑 |
DN40-DN1200 |
|
公稱壓力 |
1.6MPa-6.4MPa |
|
適用溫度 |
-29℃~200℃ |
|
閥體材質 |
碳鋼、不銹鋼 |
|
適用介質 |
水、氣、油品 |
|
操作方式 |
手柄、蝸輪 |
進口蝸輪全焊接球閥尺寸表
|
口徑 |
壓力 |
L |
H |
D1 |
D(GB) |
D(DIN) |
S |
|
125 |
25 |
325 |
91 |
100 |
133 |
139.7 |
5 |
|
150 |
25 |
350 |
112 |
125 |
159 |
168.3 |
6 |
|
200 |
25 |
400 |
95 |
150 |
219 |
219.1 |
7 |
|
250 |
25 |
530 |
126 |
200 |
273 |
273 |
8 |
|
300 |
25 |
550 |
149 |
250 |
325 |
323.9 |
9 |
|
350 |
25 |
686 |
167 |
290 |
377 |
355.6 |
10 |
|
400 |
25 |
762 |
184 |
350 |
426 |
406.4 |
12 |
|
500 |
25 |
991 |
221 |
400 |
529 |
508 |
18 |
|
600 |
16 |
1065 |
252 |
500 |
630 |
609.6 |
20 |
|
700 |
16 |
1345 |
298 |
600 |
720 |
711 |
22 |
|
800 |
16 |
1524 |
354 |
700 |
820 |
813 |
24 |
|
900 |
16 |
1727 |
400 |
781 |
920 |
914.4 |
26 |
|
1000 |
16 |
1900 |
452 |
874 |
1020 |
1016 |
28 |
|
1100 |
16 |
2000 |
514 |
976 |
1120 |
1117.6 |
30 |
|
1200 |
16 |
2100 |
568 |
1020 |
1220 |
1219.2 |
32 |
